隧道烘箱采用长箱体热风循环以及远红外干燥方式进行干燥的一种烘箱。主要是为了针对产量高效率要求高的烘干干燥需求。
隧道烘箱是连续式烘干设备,可持续不间断地烘烤,提高产品生产效率。双边配有链条传动,解决运输过程中跑偏的现象。烘箱分段式加热,独立电箱控制、操作方便。结构主要由输送机系统与烘干炉两大部分组成。多段独立PID温度控制,炉内温度均匀。输送速度变频 调速,调节自如,运行平稳,生产效率高。
本公司可根据客户要求承接设计制造各种隧道烘箱。
定制隧道烘箱
一、主要技术指标
1. 工作室尺寸: 2000×40000×2200(宽×长×高)
2. 热风循环温度: 最高150℃自动控温
3. 烘干能源: 电加热
4. 加热功率: 300KW左右
二、主要设备配置
1.烘箱一条(有效长度40米)
a)结构:保温层厚度120mm,在两顶面上各开一扇门,烘箱底安装两道导轨(6号槽钢),顶上开排湿口,自然排湿。具有独立的风道,内胆材料均为304不锈钢板,侧保温板为优质冷轧板。(根据运输情况,也可能采用拆片形式)
b) 强制热风循环方式,风机8只(Q235A叶轮),放置于顶上,循环风为上抽两侧送。风量用风门调节,框架用槽钢制作,两侧及顶上布置内风道。
c)烘箱分四节,温度单独控制,探头置于烘箱顶上,中间位置。电热管为304不锈钢。
d) 小车:数量80台,为304不锈钢材质,架子横档为19×19方管,竖档为φ16圆管,四周间距为150,底间距为120。小车分6层。外形尺寸为500×1800×2000(长×宽×高)。
f) 小车进出烘箱,用气动形式。(气源自备)
2. 电控部分
烘箱每节配备一套温度控制及显示系统,共8套。进线为三相四线制,电加热功率约为300 KW。电热管分手动、常加热、保温三组,温度由温控仪自动控制。电器采用固态继电器控制,主件用德力西或正泰。

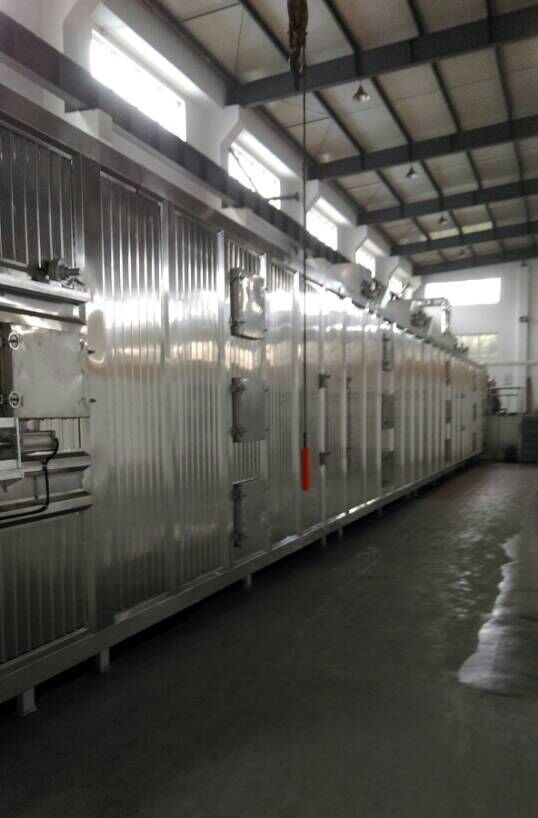

现场

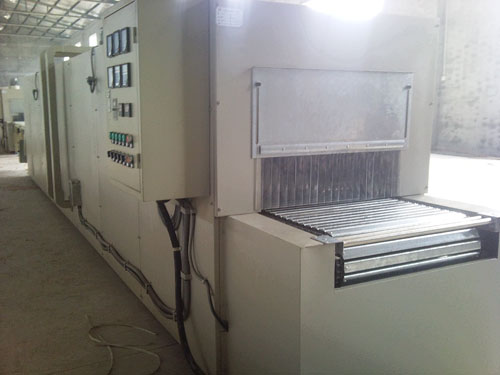

现场
现场

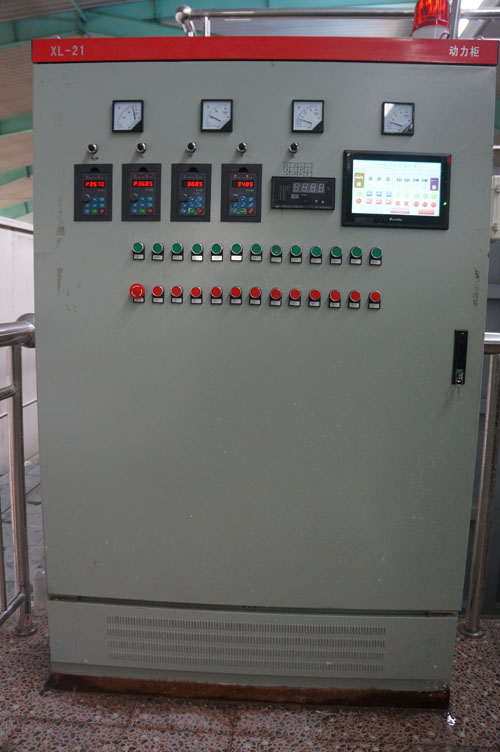

动力柜
|
